Wird der Caravan direkt über die Wasserleitung des Campingplatzes versorgt, geschieht das über einen sogenannten City-Wasseranschluss. In einfacheren Systemen fließt das Wasser aus der Leitung über einen Außenanschluss so lange in den Caravantank, bis ein Schwimmer das Zulaufventil mechanisch schließt. Zu Spüle, Waschbecken, Toilette und Dusche des Caravans wird es in diesem Fall per serienmäßiger Tauchpumpe gefördert.
Beim Reich Colorado sind Umwege nicht nötig
Im neuen Smart-Supply-Anschlussterminal in der Caravanwand ist eine 12-Volt-Buchse integriert, die ein aufsteckbares Magnetventil mit Druckminderer ansteuert. Dieses Magnetventil reagiert auf die Mikroschalter der Wasserhähne. Wird einer von ihnen oder die Toilettenspülung bedient, schaltet das Ventil den Wasserfluss frei. Der integrierte Mikroschalter nimmt gleichzeitig die Tauchpumpe vom 12-Volt-Netz.
Damit das funktioniert, wird der Stecker für die Stromversorgung des Magnetventils an der Lüsterklemme der Zuleitung von den Hähnen zur Tauchpumpe angeschlossen – so gelangt der Impuls der Mischarmaturen zum Magnetventil. Dafür werden das braune und das blaue Kabel (Minus und Plus) auf die äußeren Pole des dreipoligen Anschlusses des Außenwasseranschlusses gelötet oder gesteckt. Wer sich ein passendes Gegenstück zum ab Werk angebrachten Stecker besorgt (liegt nicht bei), kann sich das Löten sparen. Die Kabel zur Pumpe wiederum werden blau auf braun und blau auf den noch freien Pin gelötet. So ist die Pumpe nur aktiv, wenn kein Strom am City-Wasseranschluss anliegt.
Reich smart supply
Die Klappe von Smart Supply ist in verschiedenen Farben und lackierbaren Oberflächen verfügbar und optional abschließbar.
Smart Supply ist eine modulare Versorgungsklappe in Einfach- (54 €) oder Doppelausführung (74 €); in die Einbauplätze der Doppelklappe können bis zu zwei frei kombinierbare Funktionsmodule eingebaut werden. Eine Blindabdeckung (24,50 €) gestattet, dass man ein zweites Modul später nachrüsten kann. Als Module erhältlich sind Frischwasser-Einfüllstutzen (61 €), Stadtwasserregler mit und ohne Magnetventil (84/199 €), Außendusche mit und ohne Warmwasser (88/132 €), Außen-Gassteckdose (66 €), 230‑V‑Einspeisung (55 €) sowie 230‑V‑Ausgang/TV‑Sat/12 V (77,50 €).
Vorsicht und Aufgepasst!
Der integrierte Trennschalter funktioniert nur zuverlässig für in Caravans übliche Tauchpumpen bis 40 Watt. Stärkere Exemplare wie die Reich Powerjet benötigen einen separaten Pumpen-Trennschalter. Hier muss, wie oben beschrieben, statt der Pumpe der Schalter angesteuert und verlötet werden. Falls die Pumpe falsch herum läuft, dreht man die Polung am linken und mittleren Pol um. Idealerweise macht man vor dem Verlöten der Kabel einen Probelauf, indem man die nackten Kabelenden an die Pole hält oder provisorisch klemmt – einmal mit eingestecktem Magnetventil, einmal ohne.
Weil mittels T- oder Y-Stücken der Wassertank ausgeschleift wird, umgeht das Reich Colorado Tank und Pumpe – darum kommt immer kühles, frisches Wasser an den Armaturen an. Und: Am Wassertank selbst muss kein Loch für den Schwimmer gebohrt werden.
Doch bevor es losgeht, muss man wissen, welchen Innendurchmesser die Wasserschläuche haben – üblich sind 8, 10 oder 12 mm. Dieses Maß ist wichtig für die separate Beschaffung von T- bzw. Y-Stücken, Schlauchschellen sowie des Rückschlagventils. Letzteres wird in den Schlauch zwischen der Abzweigung zum Colorado-System und der Tauchpumpe gesetzt. Es verhindert, dass sich der Frischwassertank automatisch bzw. unabsichtlich füllt.
Das brauchen Sie für den City-Wasseranschluss
- Stichsäge
- Akkubohrer/Bohrer
- Wasserfester Stift zum Anzeichnen
- Cutter/Messer
- Klebe-/Dichtmasse (z. B. Dekalin/Sika), ca. 13 €
- Lötkolben/Lötzinn
- Schrumpfschlauch
- Heißluftföhn
- Stück Wasserschlauch für Verbindung Wandmodul/Abzweigung (ca. 4 €/m)
- Evtl. Kabel für Verlängerung Pumpe (braun/blau 1,5 mm2)
- T- bzw. Y-Verbinder in Innendurchmesser der Wasserschläuche (ca. 2 €)
- Rückschlagventil passend für Schlauchdurchmesser (ca. 10 €)
Einbau
1. Einbauort bestimmen: Am besten in der Nähe des Frischwassertanks, da hier schon eine Kaltwasserleitung liegt und die Pumpenkabel erreichbar sind. Natürlich soll die Außenklappe gut zugänglich sein. Eine Schablone für den Wandausschnitt liegt bei.

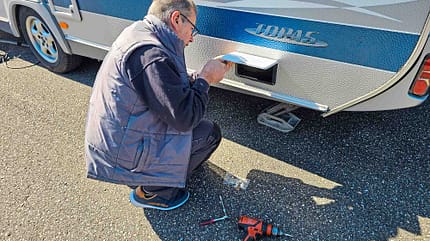

2. Nach dem Bohren eines Lochs wird der Wandausschnitt mit der Stichsäge gemacht. Nach dem Versäubern des Wandausschnitts wird das Aluminium gereinigt (fettfrei gemacht), der Einbaurahmen mit Klebe-/Dichtmasse versehen, eingesetzt und mit vier Schrauben zusätzlich fixiert.
Achtung: Mit dem Sägeblatt keine innenliegenden Kabel, Leitungen oder den Frischwassertank beschädigen.
3. Jetzt die Kabel mit dem Mikroschalter verlöten und die Lötstellen mit Schrumpfschlauch isolieren. Alternativ Gegenstück zum Stecker besorgen (z. B. Conrad Elektronik). Kabel innen an den Leitungen der Wasserhähne per Lüsterklemme verbinden. Pumpe ebenfalls am Mikroschalter anschließen/verlöten. Idealerweise Testlauf mit provisorischer Verkabelung machen.
4. Passgenau: Wasserschlauch und Kabel können hier gut angeschlossen werden. Gut zu erkennen: der Druckminderer, der den Außenwasserdruck auf 1,4 bar herunterregelt.
5. Wasserschlauch von der Pumpe weg durchtrennen und an passender Stelle T- oder Y-Stecker einfügen und mit Schlauchschelle fixieren. Separaten Schlauch zwischen Wassereinspeisung und Verteiler setzen und sichern. Schlauch mit Heißluftföhn erwärmen, damit er dehnbarer wird.
6. Rückschlagventil ebenfalls im Schlauch vor der Pumpe platzieren – möglichst kurz hinter dem Verteiler. Auch hier hilft der Heißluftföhn.

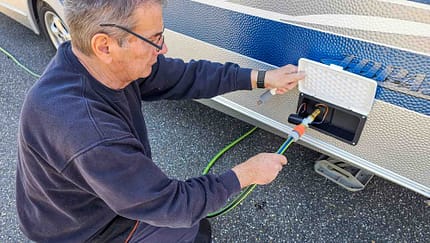

Wenn alles geklappt hat, kommt aus dem Wasserhahn nun endlos Wasser mit auf 1,4 bar reduziertem Druck.
