Solaranlagen für Campingbusse

Solaranlagen für Campingbusse Feste Dachmodule vs. portable Solaranlagen

Geht die Bordbatterie zur Neige, können Solarpanels die Energiereserven wieder auffüllen. Fest montierte Klebemodule sind für Kastenwagen eine bequeme Dauerlösung, portable Anlagen aber sind flexibler.

Der Wind weht versprengte Reste einer Dieselfahne heran. Schon seit einer halben Stunde pöttelt der Fiat meines Nachbarn im Leerlauf vor sich hin. Der Gestank nervt. Doch ich kann ihn verstehen. Auch die Batterieanzeige meines Marco Polo lässt keinen Zweifel daran, dass ich meinen Motor bald als Dynamo in Schwung bringen sollte, will ich heute Abend nicht im Finstern und Kalten sitzen.

Mit viel Abstand stehen wir auf einem weitgehend verlassenen Stellplatz am Lac de Biscarosse im Hinterland der französischen Atlantikküste. Es ist Februar. Die Schranke steht offen – dafür ist der Strom abgeschaltet. Die Sonne scheint, tagsüber kann man’s draußen gut aushalten. Nachts wird es aber empfindlich kalt. Abends sinkt die Temperatur an die Null-Grad-Grenze, dann muss drei, vier Stunden die Standheizung laufen, bis ich mich in den Schlafsack zurückziehe.

Die Heizung verbrennt zwar Diesel, braucht aber Strom zum Zünden und für den Lüfter. Dazu kommen als Verbraucher ein paar LED-Lampen, die selten laufende Wasserpumpe und die Kühlbox. Angesichts der Temperaturen hat sie keinen harten Job, saugt aber trotzdem fast so ungeniert an der Batterie wie ich des Abends an den gekühlten Bierdosen.

Solaranlagen Campingbusse
Guido Kupper
Winterfreuden am Atlantik: Nachts wird’s zwar kalt, tagsüber liefert der Stern am Himmel aber Energie gratis. Mit 150-Wp-Panel könnte der Motor zwei Tage ruhen.

Es macht mich nervös, wenn ich dem Balken meiner Ladestandsanzeige beim Abnehmen zuschauen muss. Meine Aufbaubatterie ist nicht mehr die Jüngste. Hier zu investieren, wäre sicher sinnvoll. Angesichts der Sonne aber, die mir hier gerade einige Stunden täglich auf den Pelz scheint, drängt sich der Gedanke an die Nutzung der kostenlosen Sternenpower regelrecht auf.

Die Wahl der richtigen Solaranlage

Bei der Auslegung der individuellen Anlage empfiehlt sich der enge Kontakt mit dem Anbieter. Er kennt seine Komponenten am besten und kann folglich bedarfsgerecht beraten. Das setzt natürlich voraus, dass der Anbieter für den Kunden auch ansprechbar ist – fraglich bei vielen der Solarmodule aus aller Welt, die zu Spottpreisen im Netz verscherbelt werden.

Selbst bei den arrivierten Anbietern in unserer Produktübersicht gibt es aber deutliche Preisdifferenzen. Sie sind größtenteils durch Qualitätsunterschiede bei Material und Komponenten zu erklären – die aber sind für den Kunden nur schwer erkennbar. Zudem schlagen auch die unterschiedlichen Lohnkosten in den verschiedenen Produktionsländern auf den Endpreis durch.

Als erster Schritt für die Auswahl der Anlage empfiehlt sich eine Bedarfsanalyse der Stromfresser im eigenen Bus. Damit kann die benötigte Leistungsklasse grob abgeschätzt werden (Beispiel siehe unten: "Berechnung der Standzeit").

Dachanlage oder portabel?

Dachanlagen werden meist als Sets mit aufeinander abgestimmten Komponenten verkauft. Der passende Laderegler und das nötige Zubehör wie Anschlusskabel und Dachdurchführung sind dann gleich mit dabei. Oft ist aber auch eine individuelle Zusammenstellung möglich.

Für portable Anlagen gilt in der Regel das Plug-and-play-Prinzip – also Panel aufstellen, Kabel nach innen führen und Stecker in eine 12-Volt-Dose des Ausbaus stecken, fertig.Im Prinzip haben portable Anlagen gegenüber fest installierten in Sachen Leistungsausbeute bei gleicher Leistungsangabe keine Nachteile. Ihre Problematik liegt eher im aufwendigeren Handling. Bleibt es unterwegs zusammengefaltet im Stauraum liegen, nutzt das beste Solarpanel nichts.

Festmontage: Alle Vor- und Nachteile

 nach Montage kein Aufwand mehr
 arbeitet auch während der Fahrt und das ganze Jahr über, auch zum Batterieerhalt
 auch größere Solarerträge durch mehrere Module sind meist realisierbar
 gewisser Montageaufwand nötig, auch für Kabelverlegung und Dachdurchführung
 Fahrzeug kann nicht im Schatten stehen, wenn Solarertrag benötigt wird

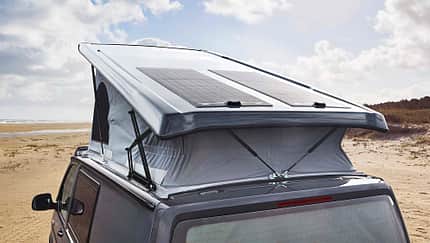

 horizontale Panel-Ausrichtung im Winter nicht optimal – Ausnahme Aufstelldach
 etwas mehr Fahrzeughöhe kann zu Parkhausproblemen führen

6 ausgewählte Dachmodule

Der Markt für fest montierte Klebemodule ist groß. promobil präsentiert sechs unterschiedliche Optionen.

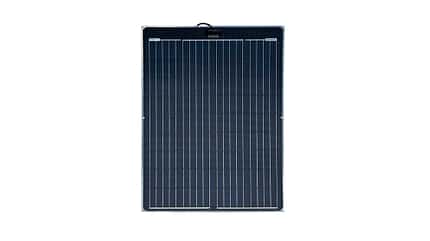

Büttner Elektronik Flat Light Q MT 150

Solaranlagen Campingbusse
Büttner Elektronik

Nennleistung: 150 Wp
Zellentyp: monokristallin
Zellenzahl: 42
Maße (LxBxH): 980 x 980 x 5 mm
Gewicht: 4,9 kg
Weitere Modelle: 300 Wp
Setpreis: 1219 Euro

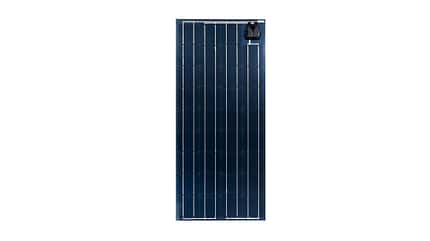

Carbest Power Panel Flex 150 Pro

Nennleistung: 150 Wp
Zellentyp: monokristallin
Zellenzahl: 44
Maße (LxBxH): 1505 x 540 x 3 mm
Gewicht:5,8 kg
Weitere Modelle: 80/110/125/130/160 Wp
Setpreis: 549 Euro

Mobil PV GA F 130 E

Solaranlagen Campingbusse
Green Akku

Nennleistung: 130 Wp
Zellentyp: monokristallin
Zellenzahl: 36
Maße (LxBxH): 1090 x 680 x 4 mm
Gewicht: 3,8 kg
Weitere Modelle: 100/195 Wp
Setpreis: 370 Euro

Solara S 665 M 43

Nennleistung: 150 Wp
Zellentyp: monokristallin
Zellenzahl: 43
Maße (LxBxH): 1510 x 545 x 4 mm
Gewicht: 5,2 kg
Weitere Modelle: 105/115/120 Wp
Setpreis: ca. 1100 Euro

Solar Swiss KVM 100 flach

Solaranlagen Campingbusse
Solar Swiss

Nennleistung: 100 Wp
Zellentyp: monokristallin
Zellenzahl: 35
Maße (LxBxH): 1190 x 530 x 4 mm
Gewicht: 4,2 kg
Weitere Modelle: 90 Wp
Setpreis: 456 Euro

Teleco TSDPF 110W

Nennleistung: 110 Wp
Zellentyp: monokristallin
Zellenzahl: 36
Maße (LxBxH): 1216 x 533 x 2 mm
Gewicht: 1,8 kg
Weitere Modelle: keine
Setpreis: 378 Euro

Portable Solarmodule: Alle Vor- und Nachteile

 sehr flexibel einsetzbar, auch abwechselnd in mehreren Fahrzeugen und Einsatzzwecken
 kann besser, besonders auf die tiefstehende Wintersonne, ausgerichtet werden
 Panel kann in die Sonne gestellt werden, während der Bus im Schatten parkt
 ständiger Aufwand für Auf- und Abbau, speziell beim Einsatz mehrerer Module
 kostet Gepäckraum unterwegs
 kein Stromertrag während der Fahrt
 diebstahlgefährdet, sollte gesichert werden, etwa mit einem Kabelschloss

6 portable Module im Überblick

Große Unterschiede gibt es auch bei den portablen Solarmodulen für Campingbusse. promobil stellt 6 Modelle vor.

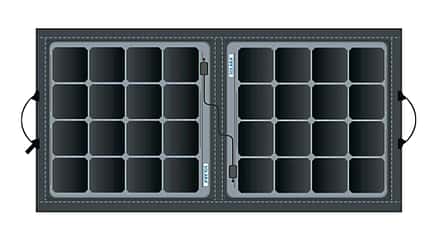

Büttner Elektronik BT SM 120

Solaranlagen Campingbusse
Büttner Elektronik

Nennleistung: 120 Wp
Zellentyp: monokristallin
Zellenzahl: 36
Packmaß (LxB): 430 x 560 mm
Gewicht: 3 kg
Weitere Modelle: keine
Setpreis: 698 Euro

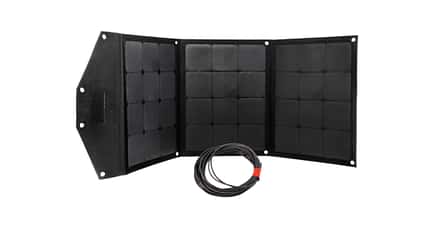

Carbest Faltbares Solarpanel

Nennleistung: 120 Wp
Zellentyp: monokristallin
Zellenzahl: 36
Packmaß (LxB): 440 x 560 mm
Gewicht: 3,8 kg
Weitere Modelle: keine
Setpreis: 329 Euro

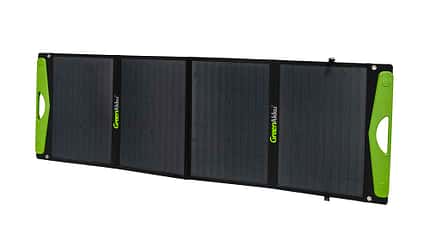

Green Akku GA B 120 S

Solaranlagen Campingbusse
Green Akku

Nennleistung: 120 Wp
Zellentyp: monokristallin
Zellenzahl: 72
Packmaß (LxB): 625 x 380 mm
Gewicht: 4,8 kg
Weitere Modelle: 60/160/180/200 Wp
Setpreis: 378 Euro

Goal Zero Nomad 100 Solar Panel

Nennleistung: 100 Wp
Zellentyp: monokristallin
Zellenzahl: 32
Packmaß (LxB): 520 x 394 mm
Gewicht: 4,6 kg
Weitere Modelle: keine
Setpreis: 420 Euro

Solara Power Mobil S 485 M 32

Solaranlagen Campingbusse
Solara

Nennleistung: 110 Wp
Zellentyp: monokristallin
Zellenzahl: 32
Packmaß (LxB): 685 x 628 mm
Gewicht: 4,9 kg
Weitere Modelle: keine
Setpreis: 899 Euro

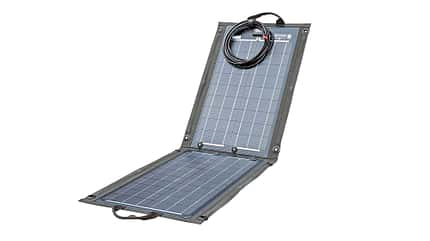

Solar Swiss KVM 110 faltbar

Nennleistung: 110 Wp
Zellentyp: monokristallin
Zellenzahl: 36
Packmaß (LxB): 460 x 550 mm
Gewicht: 5 kg
Weitere Modelle: 110/110/120/180 Wp
Setpreis: 530 Euro

Kaufoptionen

Die richtige Position zu jeder Jahreszeit

Solarzellen wandeln Strahlungsenergie in elektrische Energie um. Für ihre Herstellung werden Halbleiter benötigt. Meist kommt dafür Silizium zum Einsatz. Das wird in drei unterschiedlichen Darreichungsformen verwendet: als amorphe Zellen mit einer aufgedampften Siliziumschicht auf einer flexiblen Trägerfolie, als polykristalline Zellen mit zu einem Block verwachsenen Siliziumkristallen, der in dünne Scheiben geschnitten wird, und als monokristalline Zellen, die aus einem einzigen, in dünne Scheiben geschnittenen Siliziumkristall bestehen. Für die meisten Einsatzzwecke haben sich inzwischen Letztere durchgesetzt. Mit deutlich über 20 Prozent haben sie den höchsten Wirkungsgrad, arbeiten auch bei schwächerem Licht und überzeugen zudem durch lange Lebensdauer.

Je direkter die Sonnenstrahlen auf die Zellen fallen, desto effizienter arbeiten sie, weshalb die Dachfläche eines Campingbusses im Sommer als Montageort ideal ist – woanders ist ja eh kaum Platz. Im Winterhalbjahr, wenn die Sonne flacher steht, wird die horizontale Ausrichtung aber zum Nachteil, den portable, frei ausrichtbare Solarmodule zumindest teilweise wettmachen können.

Solaranlagen Campingbusse
Guido Kupper

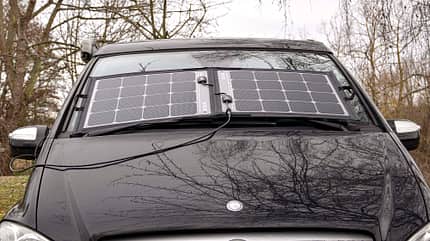

Im Winter lässt sich ein portables Modul besser zum Einfallswinkel des Lichts ausrichten. Eine Positionierung hinter der Frontscheibe kostet rund 30 Prozent Ertrag.

Anders als bei großen Wohnmobilen, wo es meist egal ist, sollten Solarmodule auf Campingbussen möglichst wenig auftragen. Besonders für Busse im California-Format hätte das nicht nur ästhetische Nachteile, sondern könnte auch den Vorteil der Parkhaustauglichkeit zunichtemachen.

Mit den zwischen dünnen Kunststoffplatten eingebetteten Zellen sind Klebemodule heute nur noch ein paar Millimeter dick – im Gegensatz zu den auf Häusern und Wohnmobilen verwendeten Rahmenmodulen. Zudem sind sie bis zu einem gewissen Grad flexibel und können sich Dachwölbungen beim Aufkleben anpassen.

Diese Flexibilität hat aber auch Nachteile: Dem dünnen Laminat aus Solarzellen und Trägermaterial kann es an Stabilität fehlen. Die eigentlichen Zellen, die sogenannten Waver, sind zwar in Kunststoff eingegossen, bei stark wirkenden Kräften aber – beispielsweise dem tosenden Sturm auf dem Dach eines mit Tempo 200 dahineilenden Marco Polo – können dennoch Mikrorisse im Material auftreten und die Modulleistung drücken. Das ist auch der Grund dafür, dass die meisten Hersteller eine vollflächige Verklebung mit der Dachhaut empfehlen. Nachteil dieser Montageart ist jedoch die fehlende Hinterlüftung und damit Kühlung –mit der Folge eines geringeren Stromertrags.

Nennleistung der Solaranlage bei 25 Grad

Solaranlagen Campingbusse
Fischer Wohnmobile
Bei aluverstärkten Modulen besteht die Möglichkeit der hinterlüfteten Montage, indem Abstandshalter ins Kleberbett eingelegt werden.

Im Gespräch mit verschiedenen Anbietern zum Thema Hinterlüftung und Temperatur hört man allerdings unterschiedliche Meinungen dazu. Unbestritten ist, dass Solarzellen ihre Nennleistung bei 25 Grad erreichen, darüber nimmt die Spannung kontinuierlich ab. Solange allerdings die zum Laden der Bordbatterie nötige Mindestspannung von 14,4 Volt erreicht wird – was offenbar auch bei Erhitzung auf bis zu 70 Grad meist noch der Fall ist –, braucht ein Solarpanel fürs Laden der Batterie trotzdem nicht länger. Deswegen haben höhere Temperaturen in der Praxis weniger negative Auswirkungen, als oft befürchtet wird.

Brütet der Bus im sonnigen Süden in der Mittagshitze, kann es im Extremfall aber noch zu einem anderen Effekt kommen: "In den Modulen entstehen dann Temperaturen bis 100 Grad, die zu einer Delaminierung führen können", sagt Wolfgang Felzen, Inhaber der Firma Bosswerk, die die Marken Mobil PV und Green Akku vertreibt. Dann wird durch die Hitze das Panel zerstört. Um das zu verhindern, empfiehlt Felzen Module mit einlaminierter Aluschicht, die man auch bei anderen Herstellern findet.

Mit 0,8 Millimeter ist die noch dünn genug für die gewünschte Flexibilität, bringt aber die nötige Stabilität, um die Module wenigstens mit etwas Hinterlüftung zu montieren. "Wir empfehlen bei der Montage mit dauerelastischem Kleber das Unterlegen von Muttern als Abstandshalter. Die so erreichten fünf Millimeter Luft zwischen Dachhaut und Panel ermöglichen eine ausreichende Wärmeabfuhr", so Felzen.

Die Nennleistung der Solarpanels wird in Wattpeak (Wp) angegeben. Ermittelt wird sie nach Norm bei optimalen 25 Grad und einer Strahlungsleistung von 1000 Watt pro Quadratmeter – ein Wert, der hierzulande nur zu Spitzenzeiten im Hochsommer erreicht wird. Durchschnittlich treffen in Deutschland im Sommer 800 Watt pro Quadratmeter auf die Erde, weshalb man auch nur mit 80 Prozent der Nennleistung als Ertrag rechnen sollte.

Eine tieferstehende Sonne und damit ein ungünstigerer Einfallswinkel schmälern die Ausbeute weiter. Je hochwertiger die Zellen, um so besser kommen sie meist mit weniger Einstrahlungsenergie zurecht.

Solaranlagen Campingbusse
Custom-Bus

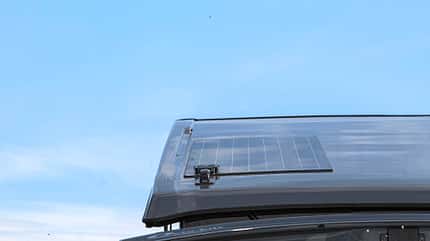

Flexible Klebemodule sind leicht, ultraflach und passen sich in Grenzen auch Dachwölbungen an.

Eine Rolle spielt dabei auch der verwendete Laderegler, der den Ladestrom managt. Er muss einerseits zur Modulleistung passen, aber auch zum Batterietyp. Will man Lithium- statt Blei-Akkus laden, muss seine Kennlinie entsprechend umschaltbar sein. Zumindest bei hochwertigen Anlagen haben sich sogenannte MPPT-Regler (Maximum Power Point Tracking) durchgesetzt. Sie können bei ungünstigen Bedingungen wie Abschattung und trübem Licht bis zu 25 Prozent mehr Ausbeute liefern.

Schattenwurf auf dem Solarpanel kann nämlich zum Problem werden. Schon ein paar Blätter oder der Schatten eines dicken Astes können die Ladeleistung deutlich senken, denn die Zellen sind in Reihe geschaltet, um die nötige Ladespannung zu erreichen. Ist eine Zelle komplett abgeschattet, ist die ganze Reihe betroffen. Sogenannte CIS-Module umgehen dieses Problem, indem die Zellen aus langgestreckten Streifen bestehen, die von einzelnen Schattenflecken nie komplett verdunkelt werden.

Als flexible Module gibt es diesen Typ allerdings nicht, genauso wenig wie Module mit doppelter Zellenzahl, die ebenfalls unempfindlicher auf Teilabschattung reagieren. Bei den Standardpanels hilft man sich dafür mit sogenannten Dioden-Bypässen, die verschattete Zellen via Umleitung umgehen. Anbieter Green Akku hat neuerdings Module von AE Solar im Programm, die mit Bypass-Dioden zwischen sämtlichen Zellen arbeiten und somit nur wenig auf eine partielle Abschattung reagieren. Auch sie gibt es bislang aber nur als starre Rahmenmodule.

Montagetipps

Zunächst muss die Position für Modul und Dachdurchführung festgelegt werden. Dabei ist zu bedenken, dass die Anschlussdose meist stärker aufträgt als das reine Modul. Bei gekrümmten Dächern kann ihre Positionierung an der Modulseite, statt darunter, Aufbauhöhe einsparen. Auch das Anbringen der Dose am hinteren Rand eines Aufstelldachs kann Höhe sparen. Im Innenraum wird das Kabel am besten versteckt weitergeführt, etwa an der Rückseite der Schränke. Der Laderegler ist in der Nähe der Bordbatterie am besten aufgehoben.

Vor dem Verkleben des Moduls mit dauerelastischem Kleber muss die Kontaktfläche gründlich von Schmutz und Fett gereinigt werden. Es ist ausreichend, wenn das Modul über "Kleberwürste" teilflächig verklebt wird. Dann aber muss es umlaufend versiegelt werden, um das Eindringen von Feuchtigkeit zu verhindern, die auffrieren und damit die Verklebung aufbrechen könnte. Bei aluverstärkten Modulen besteht zudem die Möglichkeit der hinterlüfteten Montage, indem Abstandshalter ins Kleberbett eingelegt werden.

Berechnung der Standzeit

Und wie viel Modulleistung wäre nun für meinen Marco Polo nötig, um wenigstens zwei Tage ohne Landstromanschluss auszukommen?

Bedarf: Vier Stunden Nutzung von Standheizung und Beleuchtung pro Tag plus Kühlbox brauchen im Marco Polo:

  • Lampen (2 x 5 W, 2 x 2 W): 14 W x 4 h = 56 Wh
  • Kompressorkühlschrank, 40 Liter: 60 W x 20% Betriebszeit/h x 24h = 288 Wh
  • Diesel-Standheizung: 24 W x 4 h = 96 Wh
  • Bedarf gesamt: 440 Wh, entspricht ca. 37 Ah

Leistung Solarmodul: Im Sommer kann ein Solarmodul bei Sonnenhochstand um die Mittagszeit bis zu 120 Prozent seiner Nennleistung bringen. Im Winter, wenn die Sonne tiefer steht, sind es nur noch rund 50 Prozent. Wenn wir am Beispiel Bordeaux im Winter von vier Stunden Sonnenscheindauer um die Mittagszeit und einem Solarmodul mit 150 Wp ausgehen, heißt das für unser Beispiel:

  • 150 W x 50 % x 4 h = 300 Wh, entspricht 25 Ah (300 Wh : 12 V = 25 Ah)

Theoretische Standzeit: Da ein Bleiakku nur rund 60 Prozent seiner Nennkapazität abgeben kann, hält die volle 80-Ah-Aufbaubatterie rund 48 Ah zum Verbrauch am Abend bereit und lädt sich bei Sonne am folgenden Tag partiell wieder auf.

  • Abend 1: 48 Ah – 37 Ah = 11 Ah Restkapazität, Abend 2: 11 Ah + 25 Ah = 36 Ah – 37 Ah = 0 Ah Restkapazität

Ergebnis: Unter den genannten Bedingungen ermöglicht die 150-Wp-Anlage zwei Übernachtungen ohne Landstromanschluss.

Nach unserem Rechenbeispiel würde ein 150-Wp-Panel dafür auch im Winter ausreichen. Hoffen wir mal, dass das auch mein Stellplatznachbar von der Atlantikküste liest.

Fazit

Mit den richtigen Tipps ist es gar nicht so schwer eine feste oder portable Solaranlage auf dem Camper anzubringen. Anstatt in eine neue Aufbaubatterie zu investieren, ist es sicherlich nachhaltiger eine Solaranlage in Betracht zu ziehen.
